מחבר מזג 35 אלן 6

מחבר מזג 35 אלן 6 מעניק חיבור חזק, מדויק ועמיד לרהיטים ומגירות. איכות גבוהה, התקנה פשוטה ותוצאה מקצועית לאורך זמן.

CAT00010

מחיר: 6 ₪

משלוח עד הבית: 37 ₪

זמן אספקה: 6 ימי עסקים , קיימת אפשרות לאיסוף עצמי

למה לקוחות קונים אצלנו:

קניה בטוחה

שאל אותנו על מוצר זה

מחבר אקסצנטרי MAXIFIX E \| קוטר 35 מ"מ \| SW6

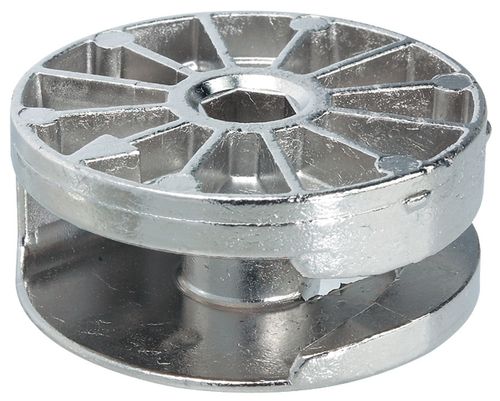

תיאור קצר	מערכת חיבור אקסצנטרית לרהיטים: גוף MAXIFIX עגול ובורג חיבור. סיבוב הגוף נועל את הבורג ויוצר חיבור יציב בין חלקי הרהיט.
מק"ט באתר	CAT00010
מפרט מזוהה	MAXIFIX E 35, תואם למפרט Häfele 262.87.003.
קדח לגוף המחבר	קוטר 35 מ"מ
עומק קדח	15.5 מ"מ
עובי לוח מתאים	מלוחות בעובי 19 מ"מ ומעלה
הנעה	שקע משושה פנימי SW6 (אלן 6)
חומר וגימור	סגסוגת אבץ, ללא ציפוי.

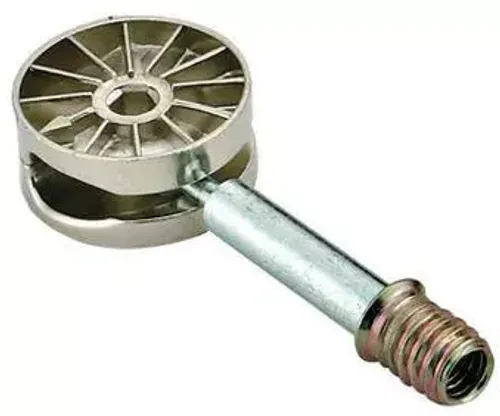

שני רכיבי החיבור	1. גוף אקסצנטרי MAXIFIX בקוטר 35 מ"מ. 2. בורג חיבור הנכנס ללוח הנגדי וננעל בתוך הגוף האקסצנטרי.

איך המחבר עובד?
נעילה אקסצנטרית	הגוף העגול יושב בקדח בקוטר 35 מ"מ. סיבוב השקע המשושה נועל את בורג החיבור ומקרב את שני חלקי הרהיט זה לזה.
בורג החיבור	בורג החיבור הוא החלק השני במערכת. הוא מיועד לקדח בקוטר 9 מ"מ; הראש שלו נתפס בגוף MAXIFIX בעת הסיבוב. בחירת הבורג קובעת את מידת B: 35 או 55 מ"מ.
שימוש מומלץ	לחיבורים יציבים הנתונים לעומס מתמשך, כגון ארונות, מיטות, דלפקים וריהוט בעל דפנות.

מידות והתקנה
1. קדח לגוף	קודחים קדח בקוטר 35 מ"מ ובעומק 15.5 מ"מ. יש להשתמש בלוח בעובי 19 מ"מ ומעלה.
2. מיקום קדח הבורג	מרכז קדח הבורג ממוקם במרחק השווה למחצית עובי הלוח מן הקצה. לדוגמה: בלוח 19 מ"מ המרחק הוא 9.5 מ"מ.
3. בחירת בורג	מתקינים את בורג החיבור בלוח הנגדי. מידת B, מן המרכז של גוף MAXIFIX אל הקצה הקדמי של הדופן, היא 35 או 55 מ"מ לפי הבורג הנבחר.
4. נעילה	מצמידים את הלוחות כך שראש הבורג נכנס לגוף האקסצנטרי, ומסובבים בעזרת אלן 6 עד לקבלת חיבור צמוד. אין להדק מעבר לנדרש.

חשוב לדעת לפני הזמנה
התאמה	החיבור המלא מורכב מגוף אקסצנטרי ומבורג חיבור. יש להתאים את הבורג ואת מידת B (35 או 55 מ"מ) לתכנית הרהיט, ולוודא מול הספק אם שני הרכיבים כלולים בהזמנה.
